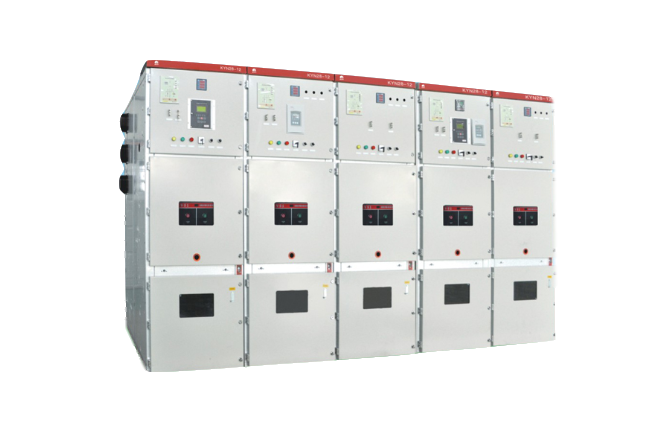

高壓配電柜驗收細則

1 驗收分類

高壓開關柜驗收包括可研初設審查、廠內驗收、到貨驗收、隱蔽工程驗收、中間驗收、竣工（預）驗收、啟動驗收等七個關鍵環節。

2 可研初設審查
開關柜可研初設審查驗收標準卡

序號
驗收項目
驗收標準
1
開關柜型式
① 應選用 LSC2 類（具備運行連續性功能）產品、五防功能完備。
② 開關柜的柜門關閉時防護等級應達到IP4X以上，柜門打開時防護等級達到IP2X以上。
③ 開關柜在擴建時，必須考慮與原有開關柜的一致性。
2
開關柜內部故障級別
應選用IAC級，IAC級內燃弧時間不小于0.5s。
3
絕緣件材質及爬距
絕緣件爬距應符合污穢等級要求，絕緣件應采用阻燃絕緣材料。
4
一次接線方式及隔室設置
避雷器、電壓互感器等柜內設備經隔離開關（隔離手車）與母線相連，嚴禁與母線直接連接。開關柜的母線室、斷路器室、電纜室相互獨立。
5
斷路器選型
① 開關選型在選用真空斷路器時，應選用本體和機構一體化設計制造的產品。
② 斷路器選型不宜選用帶整流回路的斷路器。
③ 額定、開斷電流滿足規劃要求，額定電壓滿足工程要求。
6
投切電容器斷路器選型
① 投切電容器組斷路器應選用C2級斷路器；
② 對于電容器組電流大于400A的電容器回路，開關柜一般配置SF6斷路器；
③ 對于特殊情況需配置真空斷路器時應選擇投切容性電流能力滿足要求且通過相關試驗的產品；
④ 投切35kV電容器組（電抗器組）的開關應采用SF6斷路器。
7
電流互感器參數選擇
① 電流互感器變比選擇應能滿足規劃要求；
② 繞組配置個數、精度滿足二次設備需求；
③ 二次繞組輸出容量應能滿足二次回路負載要求。
8
電壓互感器參數選擇
應選用勵磁特性飽和點高的，在1.9Um/√3電壓下鐵心磁通不飽和的電壓互感器；
9
避雷器參數選擇
電容器開關柜內的避雷器應滿足通流容量要求。
10
電纜室參數要求
柜內電纜連接端子離柜底距離應不小于700mm，保證電纜安裝后傘裙部分不被柜底板分開。
11
SF6充氣柜三工位刀閘選型
三工位刀閘在接通、斷開、接地三個位置，在完成每種預定切換功能位置時均應設置可靠地固定措施。
12
靜觸頭盒與穿柜套管選型
觸頭盒固定牢固可靠，觸頭盒內一次導體應進行倒角處理；35kV穿柜套管、觸頭盒應帶有內外屏蔽結構（內部澆注屏蔽網）均勻電場，不得采用無屏蔽或內壁涂半導體漆屏蔽產品。屏蔽引出線應使用復合絕緣外套包封。
13
密度繼電器（SF6充氣柜）
密度繼電器與開關柜本體之間的連接方式應滿足不拆卸校驗的要求
14
壓力釋放裝置
SF6充氣柜壓力釋放裝置滿足產品技術條件要求。
15
檢修通道
檢修通道是否滿足現場運維檢修需求。
16
一、二次電纜溝
① 電纜溝設置是否合理；
② 電纜溝需做好防水、防火、防小動物處理。
3 廠內驗收
開關柜關鍵點見證標準卡

序號
驗收項目
驗收標準

1
絕緣件與絕緣熱縮套材質
① 產品與技術規范書/技術協議中廠家、型號、規格一致，柜體板材厚度不小于2mm。
② 產品具備出廠質量證書、合格證、試驗報告。
③ 進廠驗收、檢驗、見證記錄齊全。
④ 20kV及以上絕緣件需采用雙屏蔽結構。
⑤ 觀察窗必須為機械強度與外殼相當?shù)膬?nèi)有接地屏蔽網的鋼化玻璃遮板，嚴禁使用普通或有機玻璃。
⑥ 開關柜隔離擋板應采用阻燃絕緣材料。

2
主母線材質

3
開關柜動靜觸頭鍍層


4
開關柜殼體及觀察窗材質

5
接地刀閘導體材質

6
開關柜隔離擋板材質

7
開關柜內部燃弧試驗報告
① 內部燃弧型式試驗報告在有效期范圍；
② 報告中附被試品照片。

8
投切電容器組用斷路器老練試驗
① 如選用真空斷路器，則應在出廠前進行高壓大電流老煉處理，廠家應提供斷路器整體老煉試驗報告。
② 逐臺檢查投切電容器斷路器分、合閘行程特性曲線，并與本型斷路器標準分、合閘行程特性曲線一致。
③ 用于電容器投切的開關柜必須有其所配斷路器投切電容器的試驗報告。

9
開關柜絕緣件局放試驗
單個絕緣件局部放電不大于3pC。

10
空氣絕緣凈距離
① 空氣絕緣凈距離：12kV≥125mm，24kV≥180mm，40.5kV≥300mm。
② 如采用復合絕緣或固體絕緣封裝等可靠技術，可適當降低其絕緣距離要求。

11
空氣開關柜殼體檢查
測量開關柜殼體厚度大于2mm。

12
刀閘裝配
① 刀閘安裝牢固、規整，絕緣子絕緣良好。
② 刀閘合閘接觸可靠，分閘距離打開滿足要求。
③ 導體部分應滿足相間及對地與空氣絕緣距離要求。

13
互感器裝配
① 互感器安裝牢固，分布美觀。
② 互感器一次電氣連接應可靠，銅鋁連接應使用銅鋁過渡片。
③ 導體部分應滿足相間與空氣絕緣距離要求。
④ 互感器二次接線正確，二次線束應采用阻燃絕緣護套并綁扎牢固，走向清晰正確，與一次部分絕緣距離滿足要求。

14
帶電顯示裝置與傳感器裝配
① 傳感器與開關柜本體應固定牢固，一次導體與傳感器固定可靠。
② 帶電顯示裝置安裝牢固，二次接線正確，裝配完畢檢查帶電顯示裝置自檢功能完好。

15
靜觸頭盒與穿柜套管一次分支裝配
觸頭盒固定牢固可靠，觸頭盒內一次導體應進行倒角處理；35kV穿柜套管、觸頭盒應帶有內外屏蔽結構（內部澆注屏蔽網）均勻電場，不得采用無屏蔽或內壁涂半導體漆屏蔽產品。屏蔽引出線應使用復合絕緣外套包封。

16
開關柜手車導軌與活門裝配
① 導軌安裝平整，固定牢固。
② 開關柜活門固定可靠，傳動部分動作靈活，活門開啟、關閉動作正確，柜內金屬活門應可靠接地，活門機構應選用可獨立鎖止結構。
③ 導軌應有足夠的機械強度。

17
斷路器（隔離開關）手車裝配
① 斷路器（隔離開關）與開關柜手車固定牢固。
② 斷路器（隔離開關）二次接線正確，航空插頭動靜觸頭接觸可靠。

18
開關柜五防裝置裝配
① 開關柜五防裝置安裝正確、牢固。
② 五防裝置調試操作試驗各部閉鎖可靠。
③ 高壓開關柜的機械聯鎖應有足夠的機械強度。

19
開關柜并柜
及母線裝配
① 開關柜并柜牢固，主母線串柜預裝配。
② 整體檢查各部連接符合安裝尺寸及空氣絕緣距離要求。

20
開關柜觀察窗
① 高壓開關柜的觀察窗應使用機械強度與外殼相當?shù)膬?nèi)有接地屏蔽網的鋼化玻璃遮板。
② 玻璃遮板應安裝緊固，位置滿足觀察需要。

21
外殼的
壓力試驗和探傷
① 標準的試驗壓力應是k倍的設計壓力（對于焊接的鋁外殼和焊接的鋼外殼：k=1.3；對于鑄造的鋁外殼和鋁合金外殼：k=2.0），試驗壓力至少應維持1min，試驗期間不應出現破裂或永久變形。
② 承受氣體壓力有漏氣可能的金屬焊縫均應進行無損探傷。

開關柜出廠驗收（外觀）標準卡

序號
驗收項目
驗收標準
1
預裝
所有組部件應裝配完整。
2
泄壓通道與壓力釋放裝置
① 泄壓通道與設計圖紙一致。
② 泄壓通道打開方向正確。
③ 泄壓通道采用單邊尼龍螺栓固定或采用其他可靠結構（提供型式試驗報告）。
④ 壓力釋放裝置安裝可靠，安裝位置符合要求。
3
標志
① 手車位置應有位置指示標志。
② 開關柜前面板一次接線圖應與柜內接線方式一致。
③ 開關柜可觸及隔室、不可觸及隔室、活門和機構等關鍵部位在出廠時應設置明顯的安全警告、警示標志。
④ 繼保二次小室二次接線回路標號清晰正確，保護跳閘壓板連接片開口朝上。
4
組部件
① 產品與技術規范書/技術協議中廠家、型號、規格一致。
② 等電位短接：如開關柜柜門、互感器接地端子、觀察窗接地、開關柜手車接地、柜內金屬活門等均應短接接地，采用軟導線連接的兩側以線鼻壓接，軟導線截面積應符合產品技術條件要求。
③ 儀表、繼電器元件校驗合格，接線正確。
5
銘牌
① 開關柜主銘牌內容完整。
② 互感器、避雷器、斷路器、接地刀閘等銘牌齊全。
6
開關柜
① 開關柜外殼平整光滑、漆面無脫落。
② 開關柜內隔離開關觸頭、斷路器小車觸頭鍍層質量檢測，被檢測隔離開關/開關柜內觸頭表面應鍍銀且鍍銀層厚度應不小于8μm，硬度不小于120韋氏。
7
一次部分對地絕緣距離
各部件及導體絕緣距離符合空氣絕緣凈距要求。
8
操作檢查
① 斷路器及隔離手車操作順暢、無卡澀、活門開啟關閉正常。
② 觸頭插入深度符合技術條件要求。
③ 機械防誤操作或電氣聯鎖功能可靠。
9
其他
① 進出線套管、機械活門、母排拐彎處等場強較為集中的部位，應采取倒角處理等措施；柜內各二次線束應采用阻燃絕緣護套并綁扎牢固，宜使用牢固的金屬扎線或金屬扎帶固定二次線束。
② 斷路器手車在運行位置，開關柜門不打開的情況下，在柜門上應有斷路器緊急分閘按鈕，且緊急分閘按鈕應有防誤動措施。
開關柜出廠驗收（試驗）標準卡

序號
驗收項目
驗收標準
1
絕緣電阻試驗
絕緣電阻數值應滿足產品技術條件規定。
2
每相導電回路
電阻試驗
測得的電阻不應超過1.2Ru ，Ru為型式試驗時溫升試驗前測得的電阻。
3
交流耐壓試驗
應在斷路器合閘及分閘狀態下進行交流耐壓試驗，如果沒有發生破壞性放電，則認為通過試驗。
4
機械特性試驗
① 機械特性測試數據應符合產品技術條件規定，在機械特性試驗中同步記錄觸頭行程曲線，并確保在規定的范圍內。
② 用于電容器投切的斷路器出廠時必須提供本臺斷路器分、合閘行程特性曲線，并提供本型斷路器的標準分、合閘行程特性曲線。
③ 低電壓動作試驗，符合產品技術條件規定。
④ 12kV真空斷路器合閘彈跳時間不應大于2ms。
⑤ 24kV真空斷路器合閘彈跳時間不應大于2ms。
⑥ 40.5kV真空斷路器合閘彈跳時間不應大于3ms。
5
分、合閘線圈及合閘接觸器線圈的絕緣電阻和直流電阻
①絕緣電阻值不應小于10MΩ。
②直流電阻值與產品出廠試驗值相比應無明顯差別。
6
投切電容器組試驗、整體老煉試驗
① 用于電容器投切的開關柜必須有其所配斷路器投切電容器的試驗報告。
② 對于真空斷路器，則應在出廠前進行高壓大電流老煉處理，廠家應提供斷路器整體老煉試驗報告。
7
輔助和控制回路工頻耐壓試驗
試驗電壓為2kV、持續時間1min。
8
操動機構的試驗
① 合閘裝置在額定電源電壓的85%～110%范圍內，應可靠動作。
② 分閘裝置在額定電源電壓的65%～110%（直流）或85%～110%（交流）范圍內，應可靠動作。
③ 當電源電壓低于額定電壓的30%時，分閘裝置不應脫扣。
9
絕緣電阻試驗
符合產品技術協議要求。
10
交流耐壓試驗
如果沒有發生破壞性放電，則認為通過試驗。
11
局部放電試驗
開關柜中所有絕緣件裝配前均應進行局放檢測，單個絕緣件局部放電量不大于3pC。
12
SF6氣體預充壓力
符合廠家出廠充氣壓力要求。
13
SF6性能
① 必須經SF6氣體質量監督管理中心抽檢合格，并出具檢測報告。
② 充氣前應對每瓶氣體測量微水，滿足GB12022對新氣的要求方可充入。
③ SF6氣體注入設備前后必須進行濕度試驗，且應對設備內氣體進行SF6純度檢測，必要時進行氣體成份分析，結果符合標準要求。
14
氣體密封性試驗
每個封閉壓力系統或隔室允許的相對年漏氣率應不大于0.5% 。
15
交流耐壓試驗
交流耐壓試驗過程中不應發生貫穿性放電。
16
局部放電檢測
無異常放電
4 到貨驗收
開關柜到貨驗收標準卡

序號
驗收項目
驗收標準
1
開關柜柜體
① 開關柜柜體包裝完好，拆包裝檢查面板螺栓緊固、齊全，表面無銹蝕及機械損傷，密封應良好。
② SF6充氣柜預充壓力符合要求。
2
絕緣件
絕緣件包裹完好，拆包裝檢查無受潮，外表面無損傷、裂痕。
3
接地手車
接地手車包裝完好，拆包裝檢查接地手車外觀完整。
4
母線
檢查母線包裝箱完好，拆箱核對母線數量與裝箱單數量一致。
5
充氣柜SF6氣體
必須具有SF6檢測報告、合格證。
6
其他零部件
① 組部件、備件應齊全，規格應符合設計要求，包裝及密封應良好。
② 備品備件、專用工具同時裝運，但必須單獨包裝，并明顯標記，以便與提供的其它設備相區別。
③ 開關柜在現場組裝安裝需用的螺栓和銷釘?shù)�，�?yīng)多裝運10%。
7
圖紙
① 外形尺寸圖。
② 附件外形尺寸圖。
③ 開關柜排列安裝圖。
④ 母線安裝圖。
⑤ 二次回路接線圖。
⑥ 斷路器二次回路原理圖。
8
技術資料
制造廠應免費隨設備提供給買方下述資料：
① 開關柜出廠試驗報告。
② 開關柜型式試驗和特殊試驗報告（含內部燃弧試驗報告）。
③ 斷路器出廠試驗及型式試驗報告。
④ 電流互感器、電壓互感器出廠試驗報告。
⑤ 避雷器出廠試驗報告。
⑥ 接地刀閘出廠試驗報告。
⑦ 三工位刀閘出廠試驗報告。
⑧ 主要材料檢驗報告：絕緣件檢驗報告；導體鍍銀層試驗報告；絕緣紙板等的檢驗報告。
⑨ 斷路器安裝使用說明書。
⑩ 開關柜安裝使用說明書。
⑪ 用于投切電容器的斷路器應有大電流老煉試驗報告。
5 隱蔽工程驗收
開關柜隱蔽工程驗收標準卡

序號
驗收項目
驗收標準
1
開關柜母線室檢查
① 檢查開關柜母線室內有無異物。
② 開關柜內無灰塵，母線室清潔。
③ 在開關柜的柜間、母線室之間及與本柜其他功能隔室之間應采取有效的封堵隔離措施。
2
主母線外觀檢查
① 檢查主母線絕緣熱縮套無劃傷、脫落，相位標志清晰。
② 檢查主母線導電連接面表面光滑、無劃傷、鍍層完好。
③ 檢查主母線端部經過倒角處理。
3
主母線穿柜敷設
敷設平整、牢固可靠。
4
穿柜套管等電位線連接
① 檢查等電位連線長度適中，接線端子與引線壓接牢固。
② 等電位連線與穿柜套管連接牢固可靠，等電位連線與主母線連接牢固可靠，防止產生懸浮放電。
5
主母線與開關柜分支電氣連接
① 導體接觸面表面涂抹導電脂。
② 母線與分支連接無應力。
6
主母線間電氣連接
① 接觸面應平整、清潔。
② 導體接觸面表面涂抹導電脂。
③ 螺栓固定良好，力矩符合要求。
7
主母線固定
① 檢查支撐絕緣子外觀完好，支架應采用熱鍍鋅工藝。
② 絕緣子經試驗合格。
③ 測量主母線室內導體對地、相間絕緣距離（海拔1000m)12kV≥125mm、24kV≥180mm、40.5kV≥300mm，采用復合絕緣或固體絕緣等可靠技術，可以降低其絕緣距離要求。
④ 固定主母線并對螺栓緊固處理，做緊固標記。
8
主母線及分支母線電氣連接緊固
① 選用適當力矩扳手對電氣連接螺栓緊固處理，力矩要求滿足廠家技術標準。
② 緊固完畢后對已緊固接觸面標記避免遺漏。
③ 母線與分支連接無應力。
9
開關柜母線室絕緣化
① 檢查絕緣熱縮盒外觀完好，母線應標示相序。
② 對已緊固完成并標記的接觸面包封處理并包扎緊密。
③ 母線需全部加絕緣護套。
10
開關柜基礎檢查
高壓開關柜基礎牢固，無下沉現象。
 6 中間驗收
開關柜中間驗收標準卡

序號
驗收項目
驗收標準
1
開關柜各部面板
① 柜體平整，表面干凈無脫漆銹蝕。
② 柜體柜門密封良好，接地可靠，觀察窗完好，標志正確、完整。
③ 電氣指示燈顏色符合設計要求，亮度滿足要求。
④ 設備出廠銘牌齊全、參數正確。
⑤ 開關柜泄壓通道尼龍螺栓齊全，壓力釋放方向應避開人員和其他設備。
⑥ 在開關柜的配電室內應配置通風、空調、除濕機等除濕防潮設備和溫濕度計，空調出風口不得朝向柜體，防止凝露導致絕緣事故。。
⑦ SF6充氣柜壓力釋放裝置開啟打開方向朝向無人經過區。
⑧ SF6充氣柜密度繼電器壓力符合產品技術條件要求,溫度補償小螺栓是否在打開狀態。
2
開關柜本體
① 開關柜垂直偏差：＜1.5mm/M。
② 開關柜水平偏差：相鄰柜頂＜2mm，成列柜頂＜2mm。
③ 開關柜面偏差：相鄰柜邊＜1mm，成列柜面＜1mm，開關柜柜間接縫＜2mm。
④ 采用截面積不小于240mm2銅排可靠接地。
⑤ 開關柜等電位接地線連接牢固。
⑥ 檢查穿柜套管外觀完好。
⑦ 穿柜套管固定牢固，緊固力矩符合廠家技術標準要求。
⑧ 穿柜套管內等電位線完好、固定牢固。
⑨ 檢查穿柜套管表面光滑，端部尖角經過倒角處理。
⑩ 新、擴建開關柜的接地母線，應有兩處與接地網可靠連接點。
⑪ 開關柜二次接地排應用透明外套的銅接地線接入地網。
⑫ 開關柜間對橋及電容器出線橋應用吊架吊起支撐。
⑬ 額定電流2500A及以上金屬封閉高壓開關柜應裝設帶防護罩、風道布局合理的強排通風裝置、進風口應有防塵網。風機啟動值應按照廠家要求設置合理。
3
儀器儀表室
① 二次接線準確、綁扎牢固、連接可靠、標志清晰、絕緣合格，備用線芯采用絕緣包扎。
② 驅潮、加熱裝置安裝完好，工作正常。
③ 柜內照明良好。
④ 端子排無異物接線正確布局美觀，無異物附著，端子排及接線標志清晰。
⑤ 檢查空氣開關位置正確，接線美觀，標志正確清晰�？諝忾_關不得交、直流混用，保護范圍應與其上、下級配合。
⑥ 柜內二次線應采用阻燃防護套。
4
斷路器室
① 觸頭、觸指無損傷顏色正常，配合良好，表面均勻涂抹薄層凡士林，行程（輔助）開關到位良好。
② 斷路器手車工作位置插入深度符合要求，手車開關靜觸頭逐個檢查，確保連接緊固并留有復檢標記。
③ 柜上觀察窗完好，能看到開關機械指示位置及儲能指示位置。
④ 活門開啟關閉順暢、無卡澀，并涂抹二硫化鉬鋰基脂，活門機構應選用可獨立鎖止的結構。
⑤ 斷路器外觀完好、無灰塵。
⑥ 倉室內無異物、無灰塵，導軌平整、光滑。
⑦ 驅潮、加熱裝置安裝完好，工作正常。加熱、驅潮裝置應保證長期運行時不對箱內鄰近設備、二次線纜造成熱損傷，應大于50mm，其二次電纜應選用阻燃電纜。
⑧ 手車開關航空插頭在運行位置具有不可摘下的措施。
⑨ 斷路器計數器應采用不可復歸型。
5
電纜室
① 導體對地及相間距離滿足開關柜絕緣凈距離要求。
② 相色標記明顯清晰，不易脫落。
③ 一、二次電纜引出孔洞封堵良好，堵料應與基礎粘接牢固。
④ 柜內照明應良好、齊全。
⑤ 驅潮、加熱裝置安裝完好，工作正常。加熱、驅潮裝置應保證長期運行時不對箱內鄰近設備、二次線纜造成熱損傷，其二次電纜應選用阻燃電纜。加熱器與各元件、電纜及電線的距離應大于50mm。
⑥ 電纜接頭處應有分相色可拆卸熱縮盒。
⑦ 電纜接頭須可靠固定，金屬護層必須可靠接地。
⑧ 電流互感器銘牌使用金屬激光刻字，標示清晰，接線螺栓必須緊固，外絕緣良好，二次接線良好無開路。
⑨ 倉室內絕緣化完整、可靠。
⑪ 電纜室防火封堵應完好。
⑫ 接地閘刀傳動軸銷完好，開口銷已開口，轉動部位已潤滑，接地閘刀應有分、合閘方向位置指示，確保只有二個位置，沒有中間位置，并在分合閘不到位時操作手柄不能取出，接地閘刀操作閉鎖應帶有強制性閉鎖裝置，并有緊急解鎖功能。
⑬ 零序CT或一次消諧設備安裝合格。
6
電流互感器
① 檢查電流互感器外觀完好，試驗合格。
② 電流互感器安裝固定牢固可靠，接地牢靠。
③ 電流互感器一次接線端子清理、打磨，涂抹導電脂并與柜內引線連接牢固。
④ 電流互感器安裝完畢后測量導體與柜體、相間絕緣距離滿足要求。
⑤ 電流互感器二次接線正確，螺栓緊固可靠。
⑥ 相色標記明顯清晰，不得脫落。
⑦ 電流互感器銘牌使用金屬激光刻字，標示清晰，接線螺栓必須緊固，外絕緣良好，二次接線良好無開路。
⑧ 二次線束綁扎牢固。
⑨ 一次接頭連接良好，緊固可靠。
7
電壓互感器
① 相間距離滿足絕緣距離要求。
② 相色標記明顯清晰，不得脫落。
③ 電壓互感器銘牌使用金屬激光刻字，標示清晰，接線螺栓必須緊固，外絕緣良好，二次接線良好無短路。
④ 電壓互感器消諧裝置外觀完好、接線正確。
⑤ 電壓互感器嚴禁與母線直接相連。
⑥ 一次接頭連接良好，緊固可靠。
9
避雷器
① 無變形、避雷器爬裙完好無損、清潔，放電計數器校驗正確，無進水受潮現象。
② 相間距符合安全要求。
③ 計數器安裝位置便于巡視檢查。
④ 避雷器嚴禁與母線直接相連。
⑤ 避雷器一次接頭連接良好，緊固可靠。
⑥ 避雷器接地應可靠。
10
操作
① 接地刀閘分合順暢無卡澀，接地良好，二次位置切換正常。
② 手車開關，搖進搖出順暢到位，無卡澀，二次切換位置正常。
③ 斷路器遠方、就地分合閘正常，無異響，機構儲能正常，緊急分閘功能正常。
④ PT一次保險便于拆卸更換，保險應良好。
⑤ 二次插頭接觸可靠，閉鎖把手能可靠保證插頭接觸不松動。
⑥ 開關柜接地手車搖進搖出順暢到位，無卡澀，二次切換位置正常。
⑦ SF6充氣柜三工位刀閘傳動正常、無異響，刀閘位置與開關柜面板指示對應。
11
閉鎖邏輯
開關柜閉鎖邏輯應至少滿足以下要求：
① 手車在工作位置/中間位置，接地刀閘不能合閘，機械閉鎖可靠。
② 手車在中間位置，斷路器不能合閘，電氣及機械閉鎖可靠。
③ 斷路器在合位，手車不能搖進/搖出，機械閉鎖可靠。
④ 接地刀閘在合位，手車不能搖進，機械閉鎖可靠。
⑤ 接地刀閘在分位，后柜門不能開啟，機械閉鎖可靠。
⑥ 帶電顯示裝置指示有電時/模擬帶電時，接地刀閘不能合閘，電氣及機械閉鎖可靠。
⑦ 帶電顯示裝置指示有電時/模擬帶電時，若無接地刀閘，直接閉鎖開關柜后柜門，電氣閉鎖可靠。
⑧ 后柜門未關閉，接地刀閘不能分閘，機械閉鎖可靠。
⑨ 斷路器在工作位置，航空插頭不能拔下，機械閉鎖可靠。
⑩ 主變隔離柜/母聯隔離柜的手車在試驗位置時，主變進線柜/母聯開關柜的手車不能搖進工作位置，電氣閉鎖可靠。
⑪ 主變進線柜/母聯開關柜的手車在工作位置時，主變隔離柜/母聯隔離柜的手車不能搖出試驗位置，電氣閉鎖可靠。
⑫ SF6充氣柜內邏輯閉鎖檢查符合產品設計及技術要求。
12
隔室密封檢查
① 各隔室應相對密封獨立。
② 檢查手車室機構活門開啟、關閉正常，活動靈活。
③ 穿柜套管的固定隔板應使用非導磁材料，柜體鐵板應開縫，防止形成閉合磁路。
13
絕緣護套
① 使用絕緣護套加強絕緣必須保證密封良好；高壓開關柜內導體采用的絕緣護套材料應為通過型式試驗的合格產品。
② 母線及引線熱縮護套顏色應與相序標志一致。
14
等電位連線
穿柜套管、穿柜CT、觸頭盒、傳感器支瓶等部件的等電位連線應與母線及部件內壁可靠固定。
15
絕緣隔板
柜內絕緣隔板應采用一次澆注成型產品，材質滿足產品技術條件要求，且耐壓和局放試驗合格，帶電體與絕緣板之間的最小空氣間隙應滿足下述要求：
① 對12kV：不應小于30mm。
   ② 對24kV:不應小于50mm。
   ③ 對40.5kV：不應小于60mm。
16
套管
① 檢查主進穿墻套管周圍密封良好無縫隙，防止進雨受潮，底板采用非導磁材料或?qū)Φ装彘_槽，不能形成磁通路。
② 穿柜套管的固定隔板應使用非導磁材料，柜體鐵板應開縫，防止形成閉合磁路。
17
備品備件移交清單
通過備品備件移交清單檢查備品備件數量、質量良好。
18
專用工器具清單
通過專用工器具清單檢查專用工器具數量，質量良好。
19
附屬手車檢查
檢查檢修手車、核相手車、接地手車數量、質量良好。
7 竣工（預）驗收
開關柜交接試驗驗收標準卡

序號
驗收項目
驗收標準
1
絕緣電阻試驗
絕緣電阻數值應滿足產品技術條件規定。
2
每相導電回路電阻試驗
采用電流不小于100A的直流壓降法，測量值不大于廠家規定值，并與出廠值進行對比，不得超過 120%  出廠值。
3
交流耐壓試驗
應在斷路器合閘及分閘狀態下進行交流耐壓試驗，試驗中不應發生貫穿性放電。
真空斷路器：當在合閘狀態下進行時，試驗電壓應符合GB50150的規定；當在分閘狀態下進行時，斷口間的試驗電壓應按產品技術條件的規定。
SF6斷路器：在SF6氣壓為額定值時進行，試驗電壓按出廠試驗電壓的100%。
4
機械特性試驗
① 測量分合閘速度、分合閘時間、分合閘的同期性，實測數值應符合產品技術條件的規定。
② 現場無條件安裝采樣裝置的斷路器，可不進行分合閘速度試驗。
③ 12kV真空斷路器合閘彈跳時間不應大于2ms。
④ 24kV真空斷路器合閘彈跳時間不應大于2ms。
⑤ 40.5kV真空斷路器合閘彈跳時間不應大于3ms。
⑥ 在機械特性試驗中同步記錄觸頭行程曲線，并確保在規定的范圍內。
⑦ 分閘反彈幅值應小于斷口間距的20%；
5
分、合閘線圈及合閘接觸器線圈的絕緣電阻和直流電阻
① 絕緣電阻值不應小于10MΩ。
② 直流電阻值與產品出廠試驗值相比應無明顯差別。
6
操動機構的試驗
① 合閘裝置在額定電源電壓的85%～110%范圍內，應可靠動作。
② 分閘裝置在額定電源電壓的65%～110%（直流）或85%～110%（交流）范圍內，應可靠動作。
③ 當電源電壓低于額定電壓的30%時，分閘裝置不應脫扣。
7
交流耐壓試驗
交流耐壓試驗過程中不應發生貫穿性放電。
8
開關柜主回路電阻試驗
宜帶母線主回路測試，滿足制造廠技術規范要求。
9
SF6氣體試驗
① SF6氣體必須經SF6氣體質量監督管理中心抽檢合格，并出具檢測報告后方可使用，抽檢比例依據GB/T12022最新版本進行。
② SF6氣體注入設備前后必須進行濕度試驗，且應對設備內氣體進行SF6純度檢測，必要時進行氣體成份分析。結果符合標準要求。
10
密封性試驗
采用檢漏儀對氣室密封部位、管道接頭等處進行檢測時，檢漏儀不應報警；每一個氣室年漏氣率不應大于0.5% 。
11
試驗數據分析
試驗數據應通過顯著性差異分析法和縱橫比分析法進行分析，并提出意見。
開關柜資料及文件驗收標準卡

序號
驗收項目
驗收標準
1
訂貨合同、技術協議
資料齊全。
2
安裝使用說明書，圖紙、維護手冊等技術文件
資料齊全。
3
重要材料和附件的工廠檢驗報告和出廠試驗報告
齊全。
4
內部燃弧試驗報告
資料齊全，數據合格。
5
整體出廠試驗報告
資料齊全，數據合格。
6
安裝檢查及安裝過程記錄
記錄齊全，數據合格。
7
安裝過程中設備缺陷通知單、設備缺陷處理記錄
記錄齊全。
8
交接試驗報告
項目齊全，數據合格。
9
變電工程投運前電氣安裝調試質量監督檢查報告
項目齊全、質量合格。
10
變更設計的證明文件
資料齊全。
11
備品、備件及專用工具清單
資料齊全。
12
設備裝箱清單、圖紙
資料齊全。
8 啟動驗收
開關柜啟動驗收標準卡

序號
驗收項目
驗收標準
1
開關分合
開關分合遙控、就地分合正常，設備充電，分合開關，儲能指示正確，檢查運行時無異常聲響，遙信、遙測及監控信號、電氣及機械指示正確變位。
2
柜體
帶電后檢查柜體無異常放電等聲響，形變。壓力合格（充氣柜）。
3
分合指示
檢查開關分合閘機械指示，電氣指示對應正確，指示燈與實際位置一致。
4
強制通風裝置
強制通風裝置啟動正常，運轉無異響。
5
電流
電流互感器無異常聲響，電流指示正常。
6
電壓
電壓表顯示電壓正常，互感器無異響。
7
帶電顯示裝置
檢查設備帶電后帶電顯示裝置指示正確。

陜西德勒電氣專業生產高低壓配電柜，陜西配電柜，西安配電箱，箱式變電站，環網柜，變壓器，電線電纜橋架等規范化企業。具備專業設計、制造、安裝、維保一站式服務。咨詢電話：029-36385659  029-89611500 手機：15029288158
