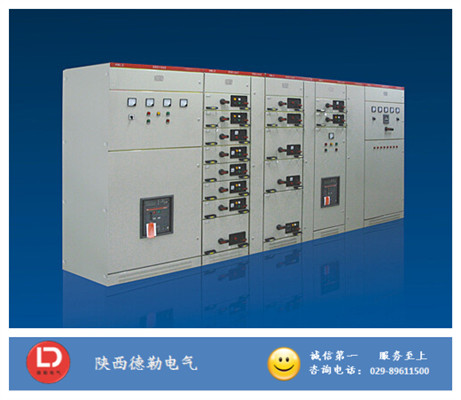

西安配電柜廠告訴您MNS的知識

1、概述

本裝置是一種用標準模件由工廠組裝的組合式低壓開關柜，（以下簡稱裝置），本裝置適用于交流50~60Hz、額定工作電壓660V及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。

本裝置符合IEC439、VDE660第五部分和GB7251.1-1997《低壓開關成套設備》或JB/T9661-1999《低壓抽出式成套開關設備》等標準。

2．使用環境條件

環境溫度:＋40℃～－5℃，并且24h內其平均溫度不高于+35℃

海拔高度：2000m。

空氣相對濕度:在最高溫度為+40℃時不超過50％.

在較低氣溫時允許有較高的相對濕度,例如＋20℃時為

90％，但應考慮到溫度變化，有可能會偶然地產生適度的凝

露。

本裝置適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。

如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽定技術協議。

3．基本參數

序號	名稱	單位	數 據
1	額定絕緣電壓	V	660
2	額定工作電壓	V	380，660
3	主母線最大工作電流	A	5500（IP00），4700（IP30）
4	主母線短時（1s）耐受電流（有效值）	kA	100
5	主母線短時峰值電流（最大值）	kA	250
6	配電母線(垂直母線)最大工作電流	A	1000
7	配電母線(垂直母線)短時峰值電流（最大值）	kA	標準型 90，加強型 130
8	防護等級		IP30，IP40

4.開關柜類型

動力配電中心柜（PC）

采用ME、F、M、AH系列等斷路器

電動機控制中心柜（MCC）

由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。

功率因數自動補償柜

5.柜體結構

開關柜柜體基本結構是由c型型材裝配組成。c型型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅鈍化處理，四周門板、側板則作噴塑涂覆。

柜體基本尺寸如表1、表2所示：

表1：動力配電中心（PC）柜

高 mm	寬 mm	深			備注
高 mm	寬 mm	Tmm	T1mm	T2mm	備注
2200	400	1000	800	200	主母線轉接
2200	400	1000	800	200	F_1s-1250-2000 ME630-1605
2200	600	1000	800	200	F_2s-2500
2200	800	1000	800	200	F_4s-3200 ME2000-2505
2200	1000	1000	800	200	F_5s-4000 ME3205
2200	1200	1000	800	200	ME4005

表2：電動機控制中心（MCC）柜

高	寬			深			備注
Hmm	Bmm	B1mm	B2mm	Tmm	T1mm	T2mm	備注
2200	1000	600	400	600	400	200	單面操作
2200	1000	600	400	1000	400	200	雙面操作

6.柜體的分區設計

動力配電中心（PC）

PC柜內劃分成四個隔室：

水平母線隔室：在柜的后部；

功能單元隔室：在柜前上部或柜前左邊；

電纜隔室：在柜前下部或柜前右邊；

控制回路隔室：左柜前上部

分隔措施：

水平母線隔室與功能單元隔室、電纜隔室之間用鋼板分隔。

控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。

左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。

主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按扭等組成的輔助電路單元，均安裝于塑料儀表板上。

抽出式電動機控制中心和小電流的動力配電中心（MCC）

抽出式MCC柜內分成三個隔室，即柜后部的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之間用阻燃型發泡塑料號成的功能板分隔，電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。

MCC（電動機控制中心）的抽屜分為以下5種：

8E/4：高200×寬150×深400mm

8E/2：高200×寬300×深400mm

8E：高200×寬600×深400mm

16E：高400×寬600×深400mm

24E：高600×寬600×深400mm

圖1 柜體示意圖

7．母線系統

開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者即可單獨供電，也可并聯供電，也可用作后備電源。

配電母線（垂直母線）組裝在阻燃型塑料功能板中，即可防止電弧引起的放電，又能防止人體接觸，通過特殊聯接件與主母線聯接。

柜內設有獨立的PE接地系統和N中性導體，二者貫穿整個裝置，安裝在柜前底部及右側，各回路接地或接零都可就近聯接。框架結構件全部采用自攻螺釘聯接，具有較高的接地可靠性。

中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中，N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用，二者之間如用導體短接，即成PEN線。

8．保護接地系統

裝置的保護電路由單獨裝設的并貫穿于整個排列長度的PE線（或PEN線）和可導電的結構件二部分組成。

裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。

9．輔助電路電纜槽

在功能單元隔室的頂部裝有輔助電路電纜槽，槽內可安放柜間連接線和公用電源線。

10．抽屜類型

有五種標準尺寸，都是以8E（200mm）高度為基準：

8E/4：在8E高度空間組裝4個抽屜單元。

8E/2：在8E高度空間組裝2個抽屜單元。

8E：在8E高度空間組裝1個抽屜單元。

16E：在16E（400mm）高度空間組裝1個抽屜單元。

24E：在24E（600mm）高度空間組裝1個抽屜單元。

五種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝，一個體中作單一組裝最多容納抽屜單元數見表。

抽屜形式	8E/4	8E/2	8E	16E	24E
最多容納單元數	36	18	9	4	3

11．抽屜的電氣和機械聯鎖

抽屜單元有可靠的機械聯鎖裝置，通過操作手柄控制，具有明顯的準確、合閘、試驗、抽出和隔離位置。

為加強安全防范，操作手柄定位后可加上掛鎖，最多可加三把鎖。

12．一次方案的排列組合

功能單元隔室的總高度為72E。

在同一臺裝置中，功能單元的一般排列規律是，小功能單元在上，大功能單元在下。

8E/4抽屜為4個組成一個8E安裝單元，8E/2抽屜為2個組成一個8E安裝單元，或2個8E/4抽屜和1個8E/2抽屜組成一個8E安裝單元。

方案中所畫的電流互感器為本方案中最多安裝數量（方案01-19，21-39中，可增加一只電流互感器，用于無功功率補償回路）在實際使用中，可按系統需要而減少或不裝。

裝置的深度有600mm（MCC單面操作柜）和1000mm（PC和MCC雙面操作柜）二種，推薦PC和MCC分開排列使用。當使用分?jǐn)嗍焦δ馨鍟r(shí)，可允許PC和MCC混合裝配在同一臺柜中。

當PC與MCC二種裝置相鄰排列時，則：

將單面操作的MCC加深到1000mm。如下圖例2所示。

當MCC雙面柜（或600深度的MCC單面柜）與PC柜相鄰排列時，在二柜之間必須加轉接柜（其寬度為400mm）如下圖例1所示
